Silosy

Silosy

Silosy lejowe

Silosy paszowe

Zbiorniki spedycyjne

Zbiorniki płaskodenne

Kosz przyjęciowy mobilny

Kosz przyjęciowy mobilny

Urządzenie przeznaczone do przeładunku, rozładunku worków i worków BIG BAG i podawania na zasyp podnośnika kubełkowego czerpakowego, podnośnika typu „Z” lub innego punktu załadunkowego, przeładunkowego.

Mobilny kosz przyjęciowy wyposażony jest w taśmociąg
z taśmą do kontaktu z żywnością.

Posiada szafkę elektryczną i sterowniczą do regulacji prędkości podawania surowca.

Długość zainstalowanego przenośnika taśmowego
ok 2 – 3 m

Mobilny Kosz rozładunkowy występuje w trzech wariantach wydajności:
MKPT200 – 10m3/h
pas o szerokości 200 mm + falbanki boczne
MKPT300 – 20 m3/h
pas o szerokości 300 mm + falbanki boczne
MKPT400 – 50 m3/h
pas o szerokości 400 mm + falbanki boczne

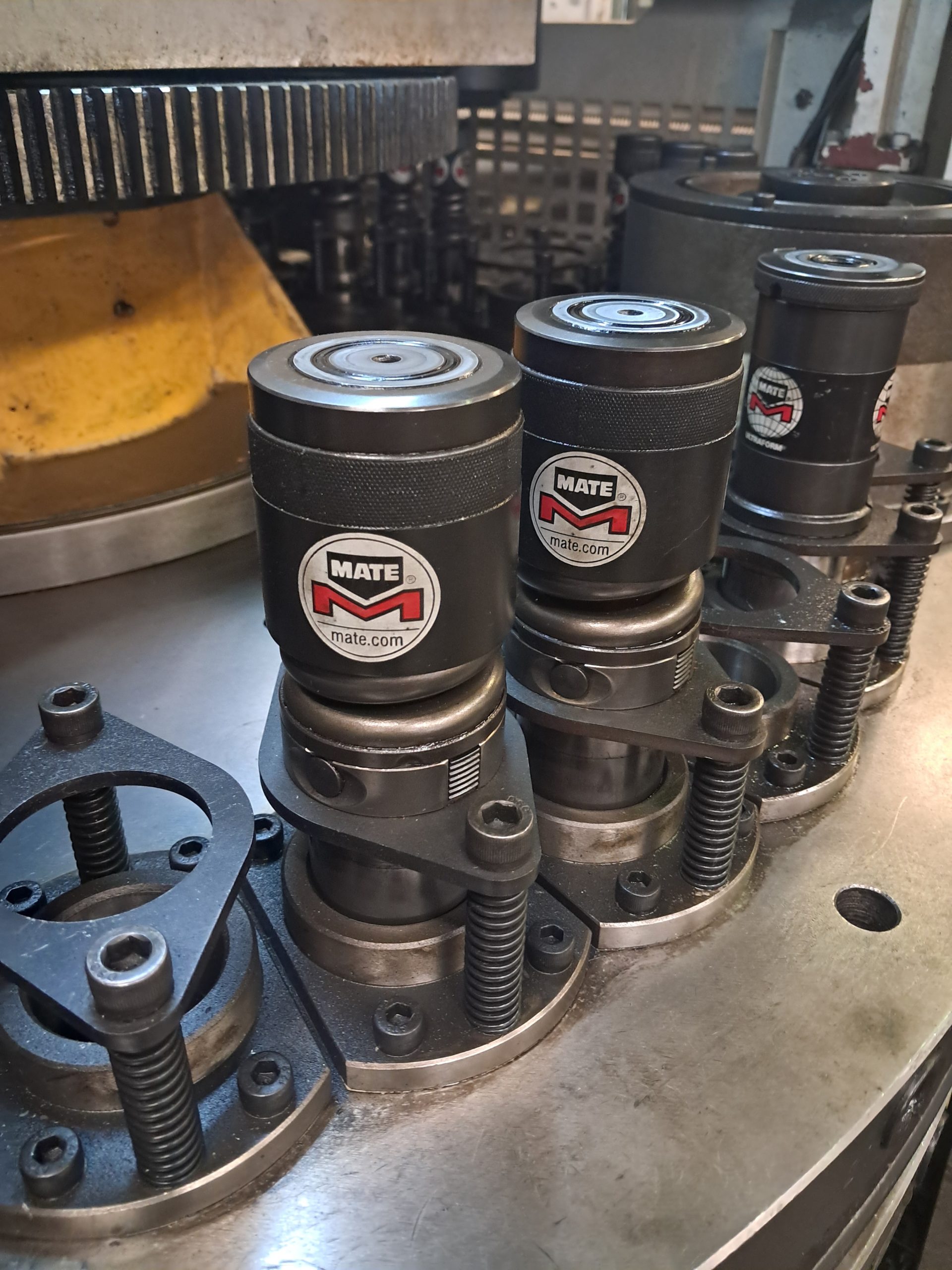

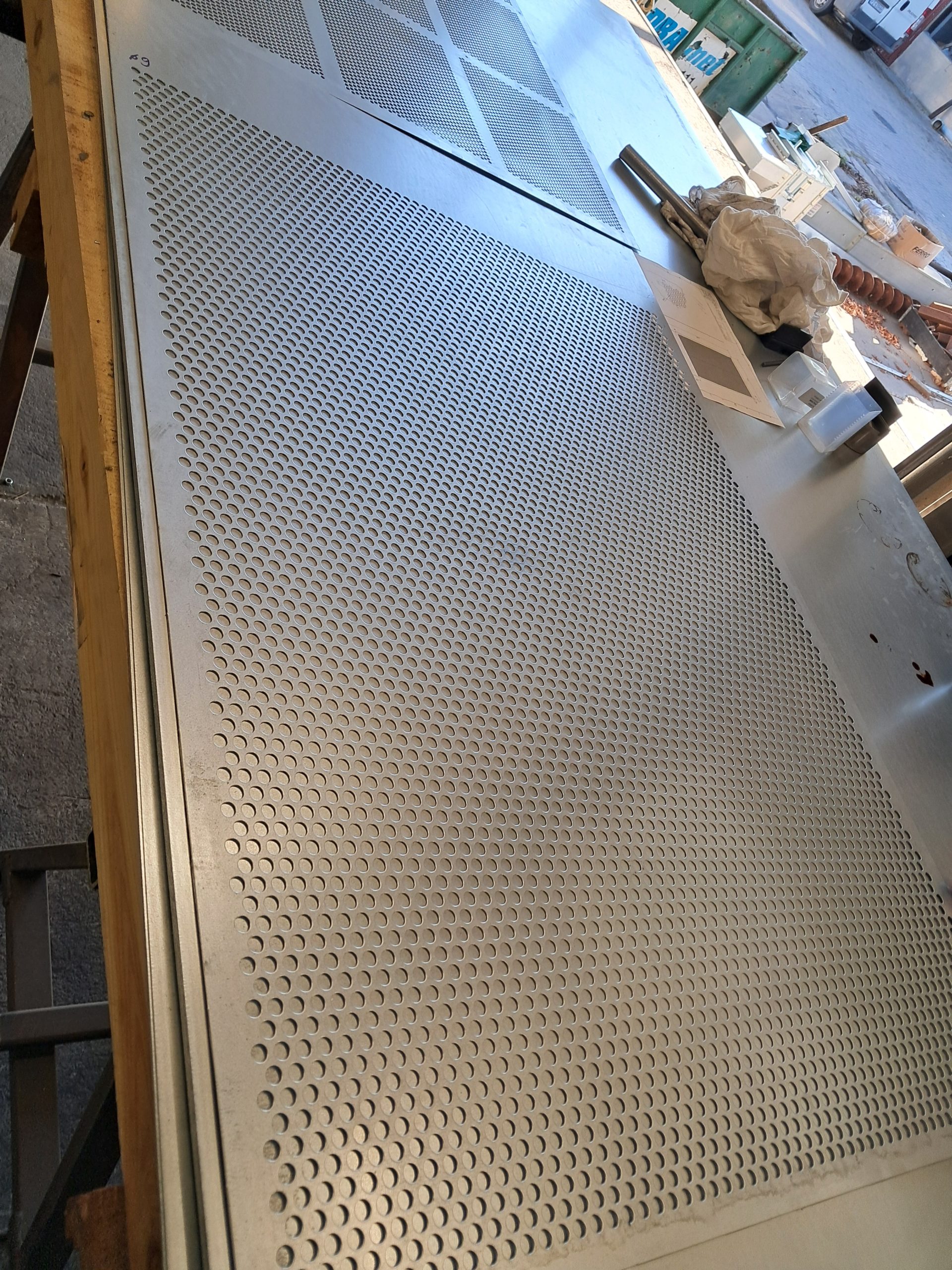

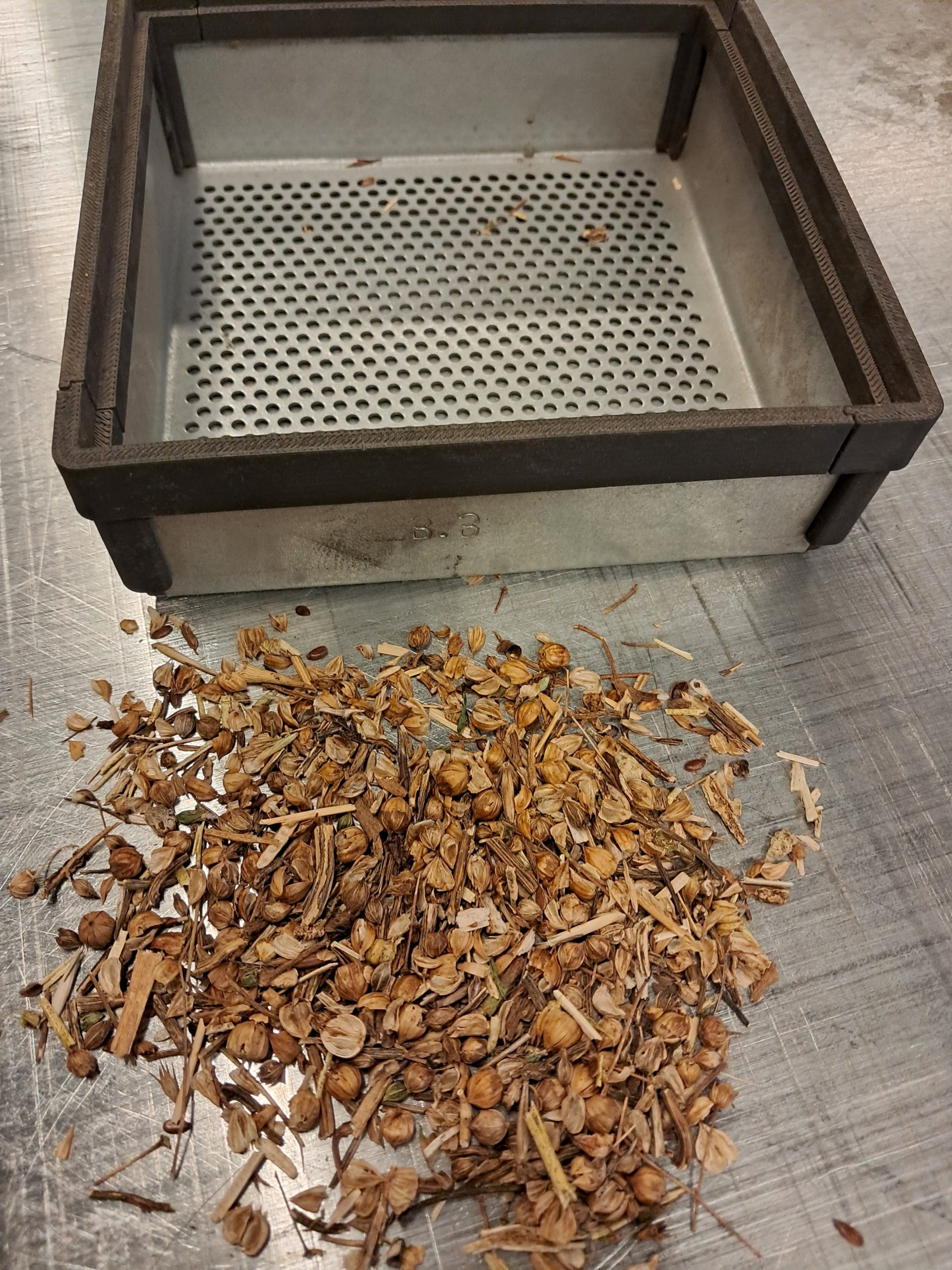

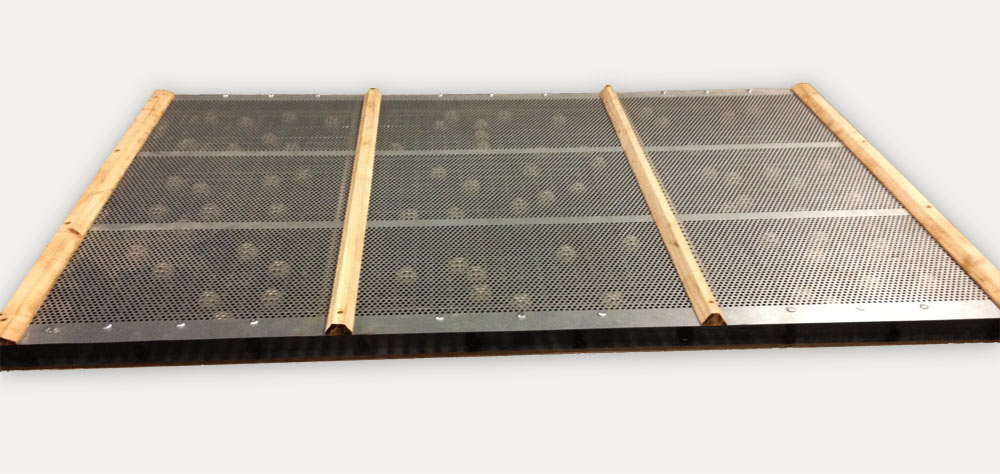

Produkcja sit do czyszczalni

Produkcja sit do czyszczalni

Sita do czyszczalni WESTRUP, CIMBRIA, PETKUS

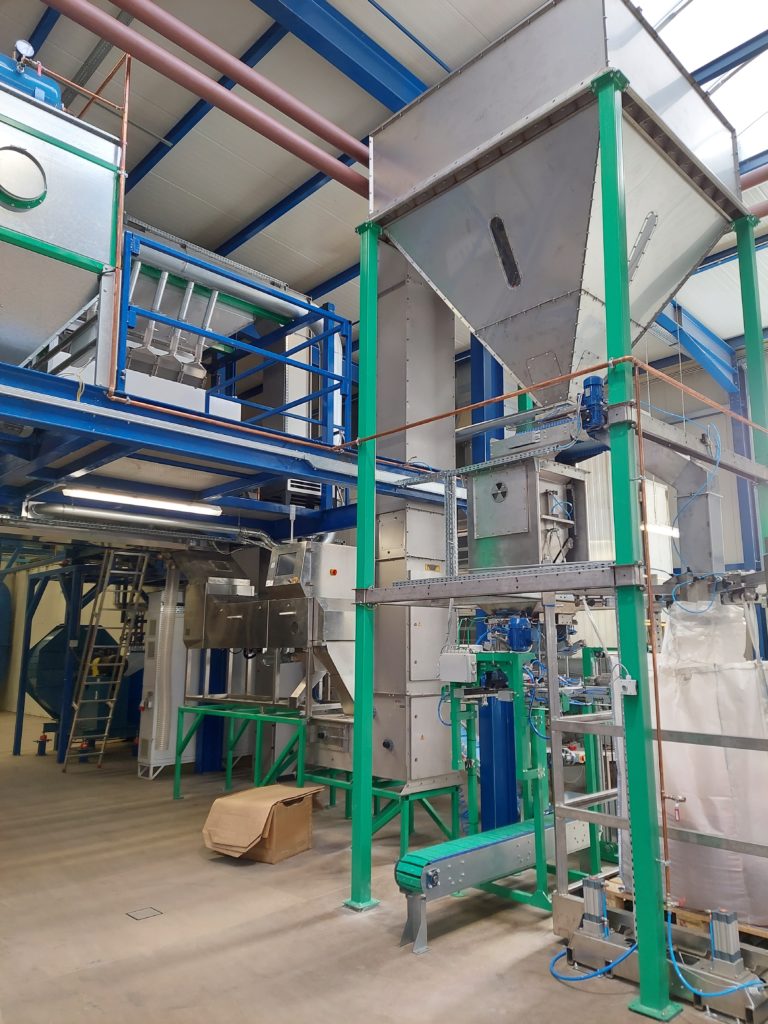

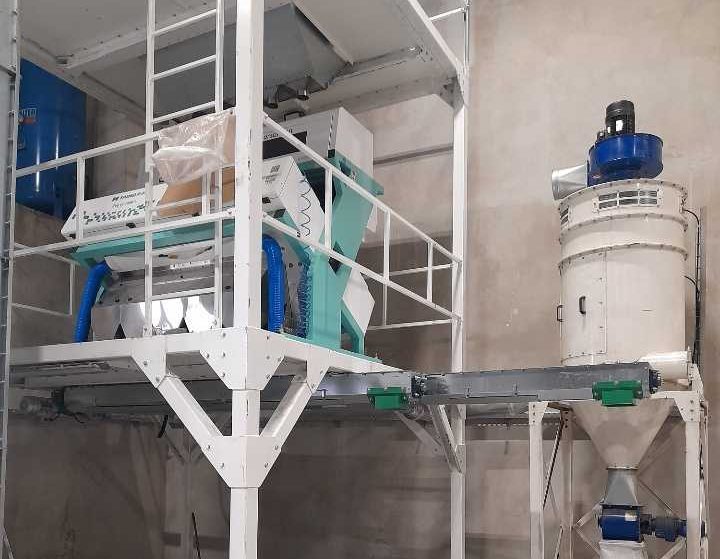

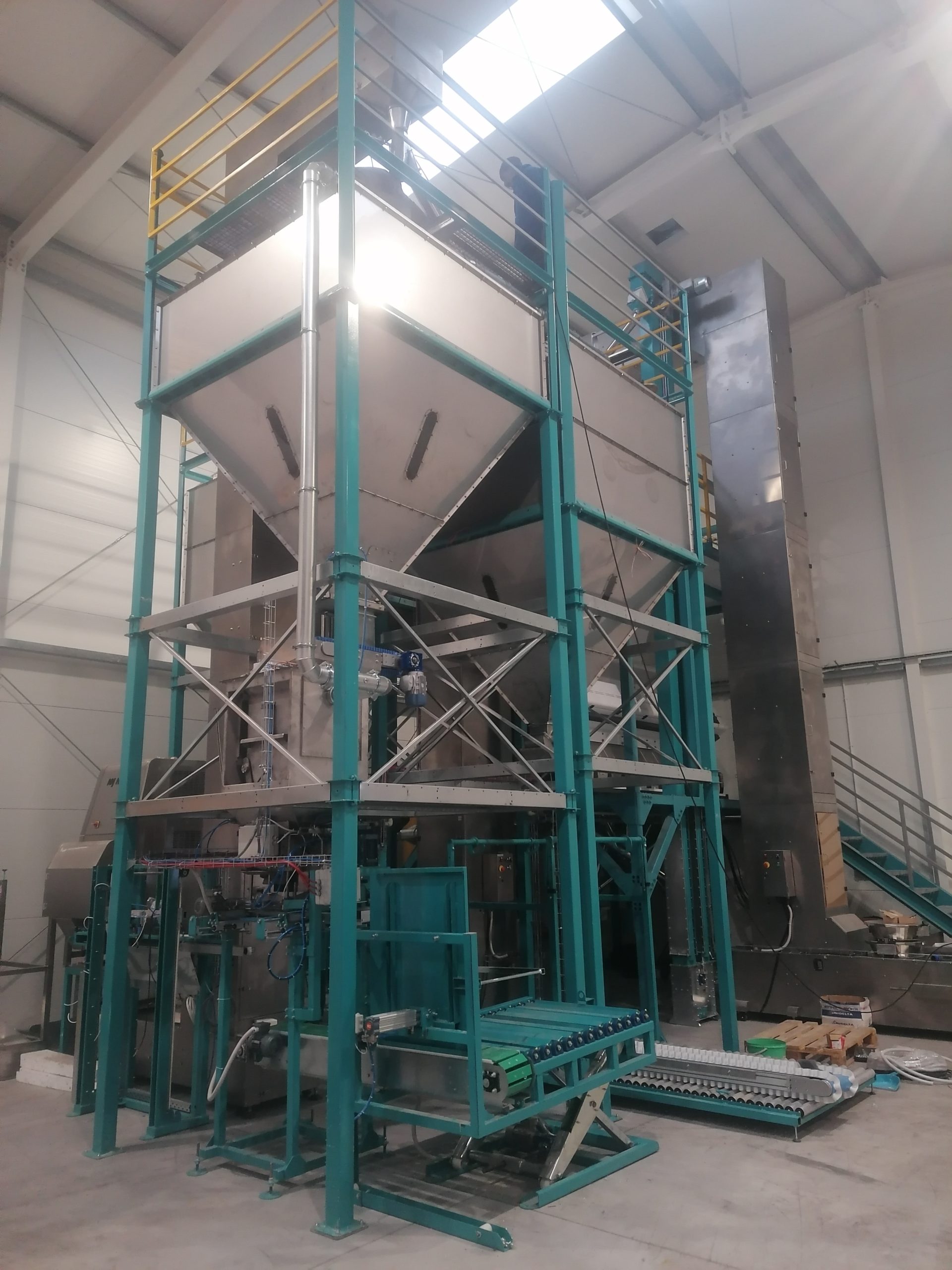

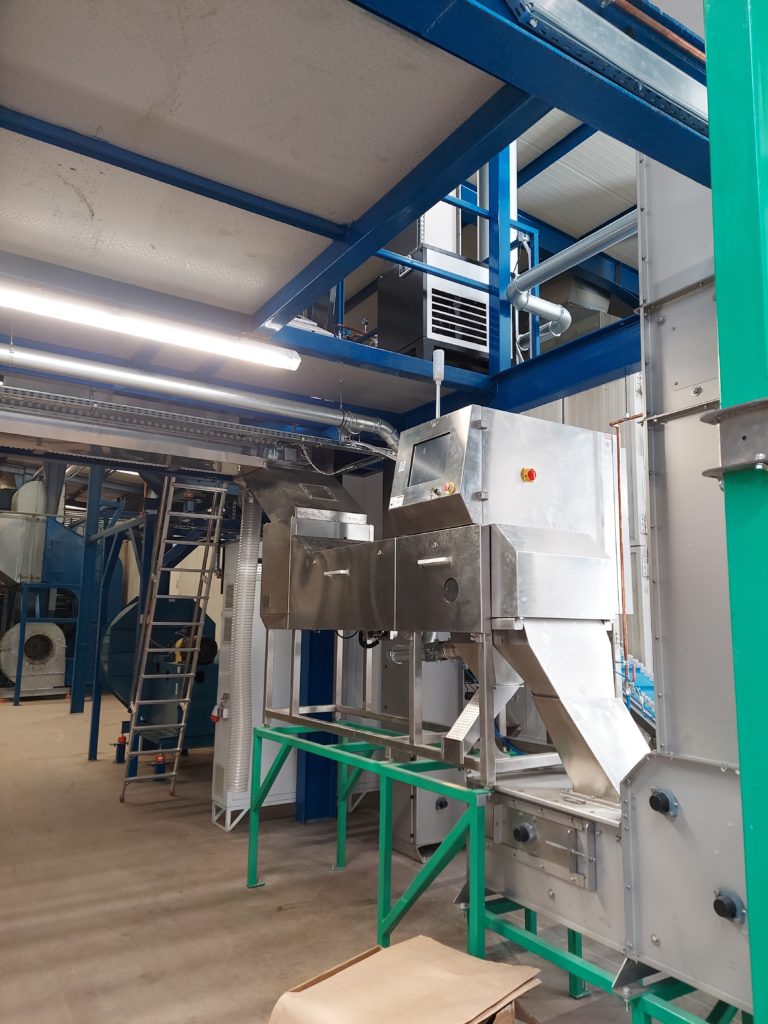

Linie nasienne

Linie nasienne

  • czyszczalnie wstępnego czyszczenia (opcjonalnie)
  • czyszczalnie dokładnego czyszczenia (standard)
  • tryjery do separacji długich i krótkich nasion / zanieczyszczeń (standard)
  • stół grawitacyjny do sortowania nasion siewnych pod względem ciężaru właściwego (standard)

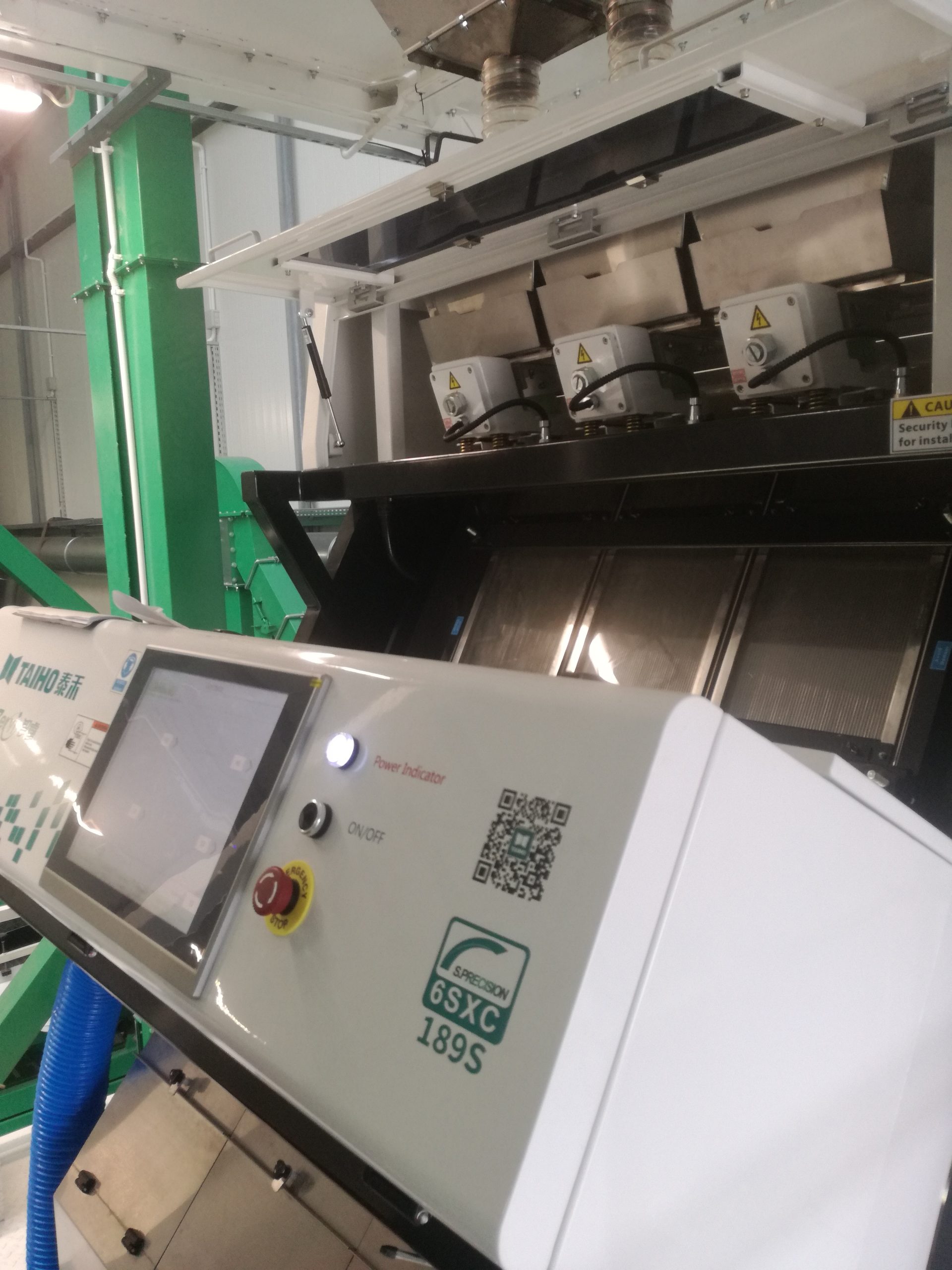

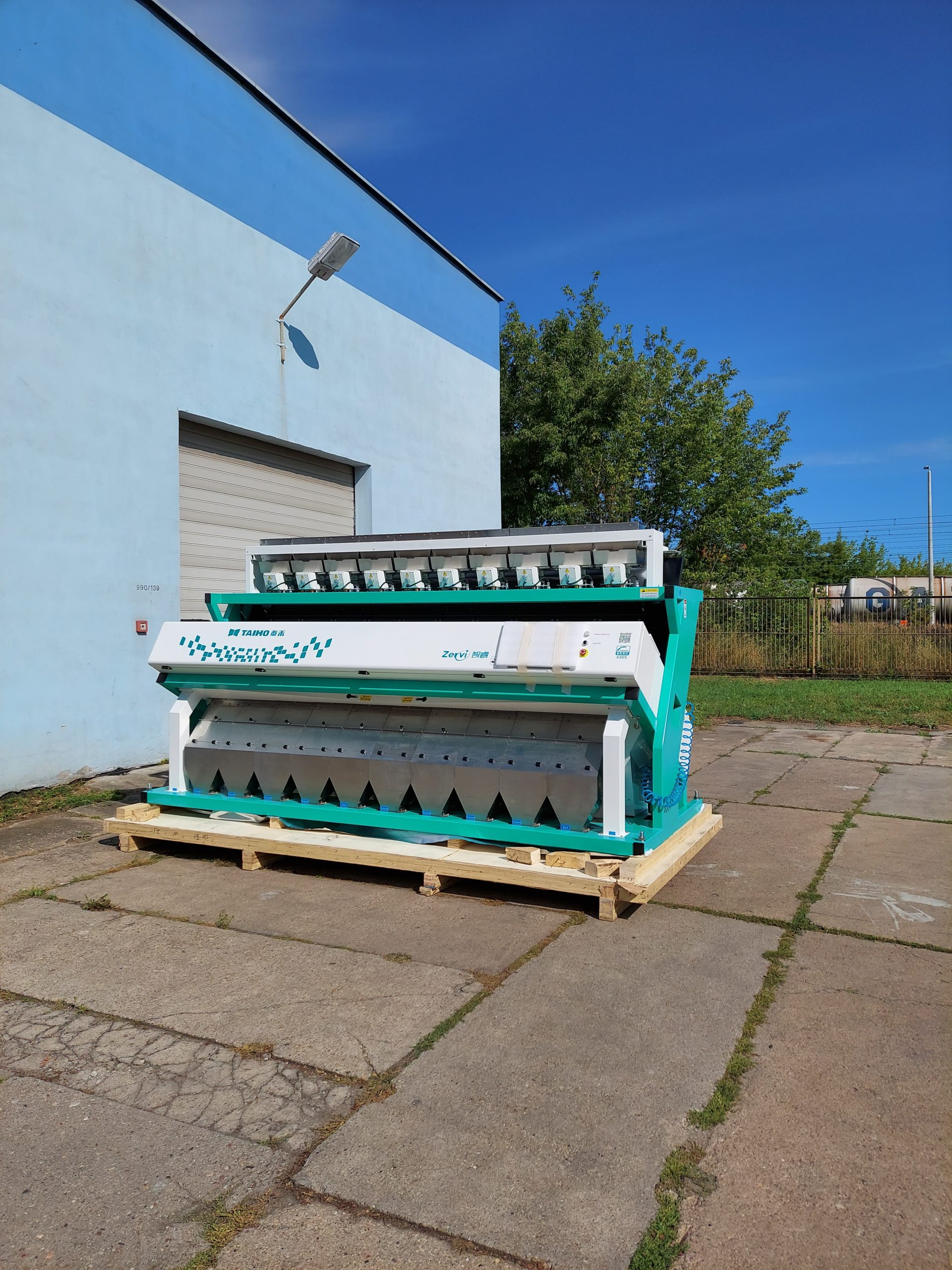

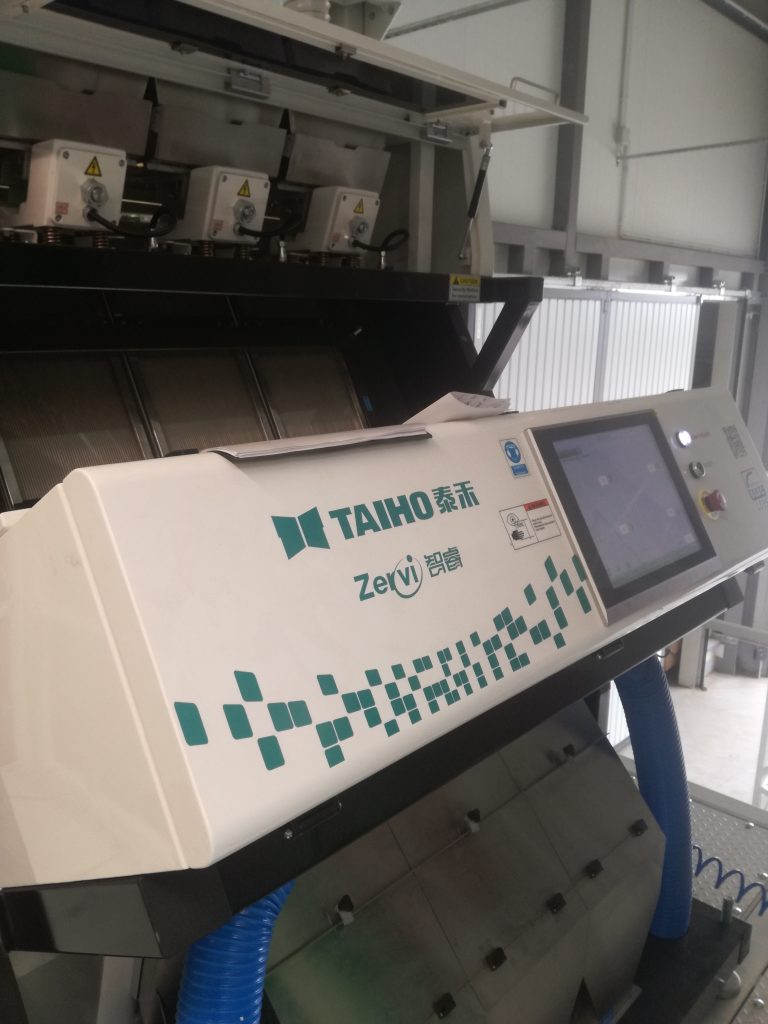

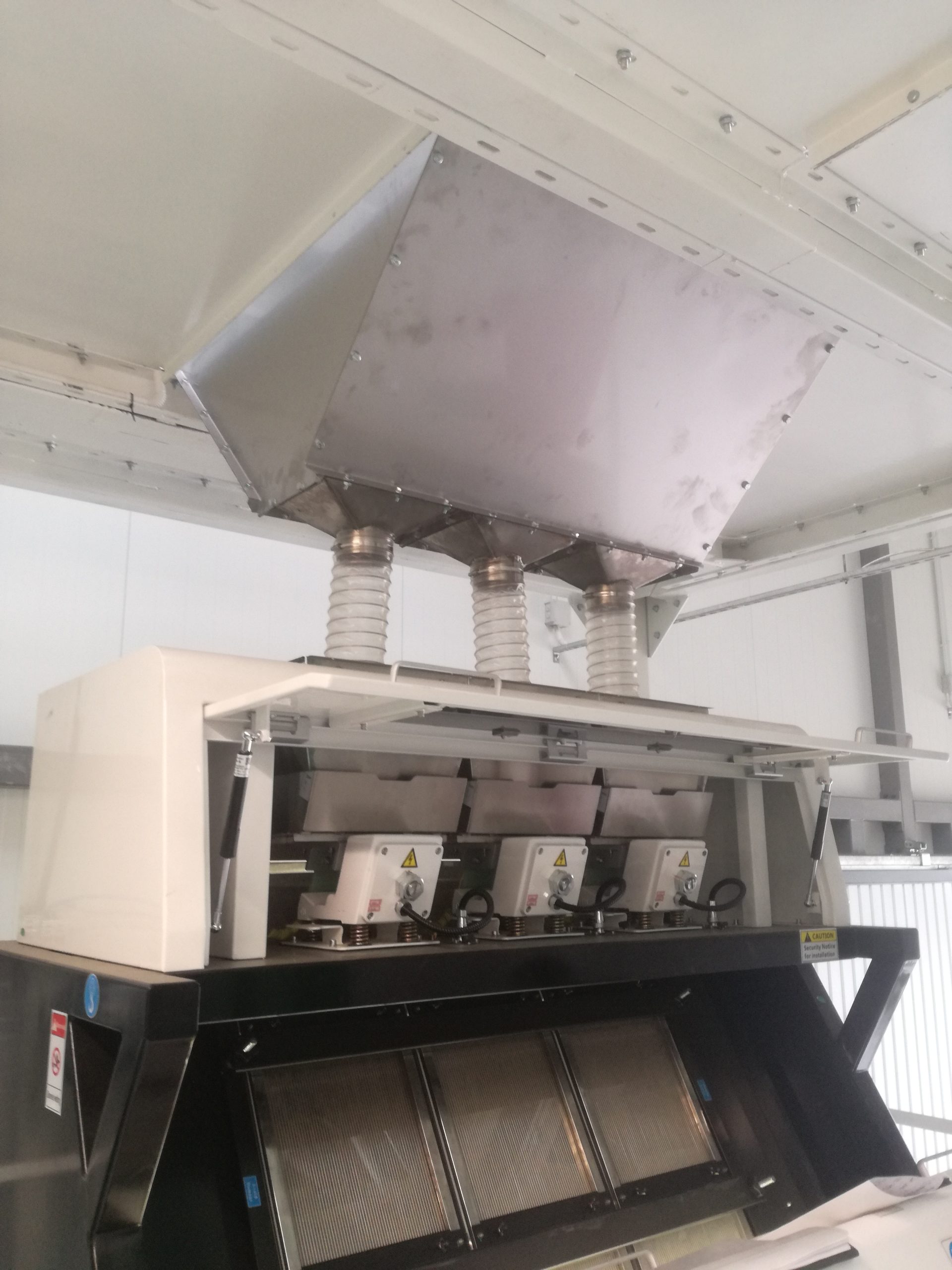

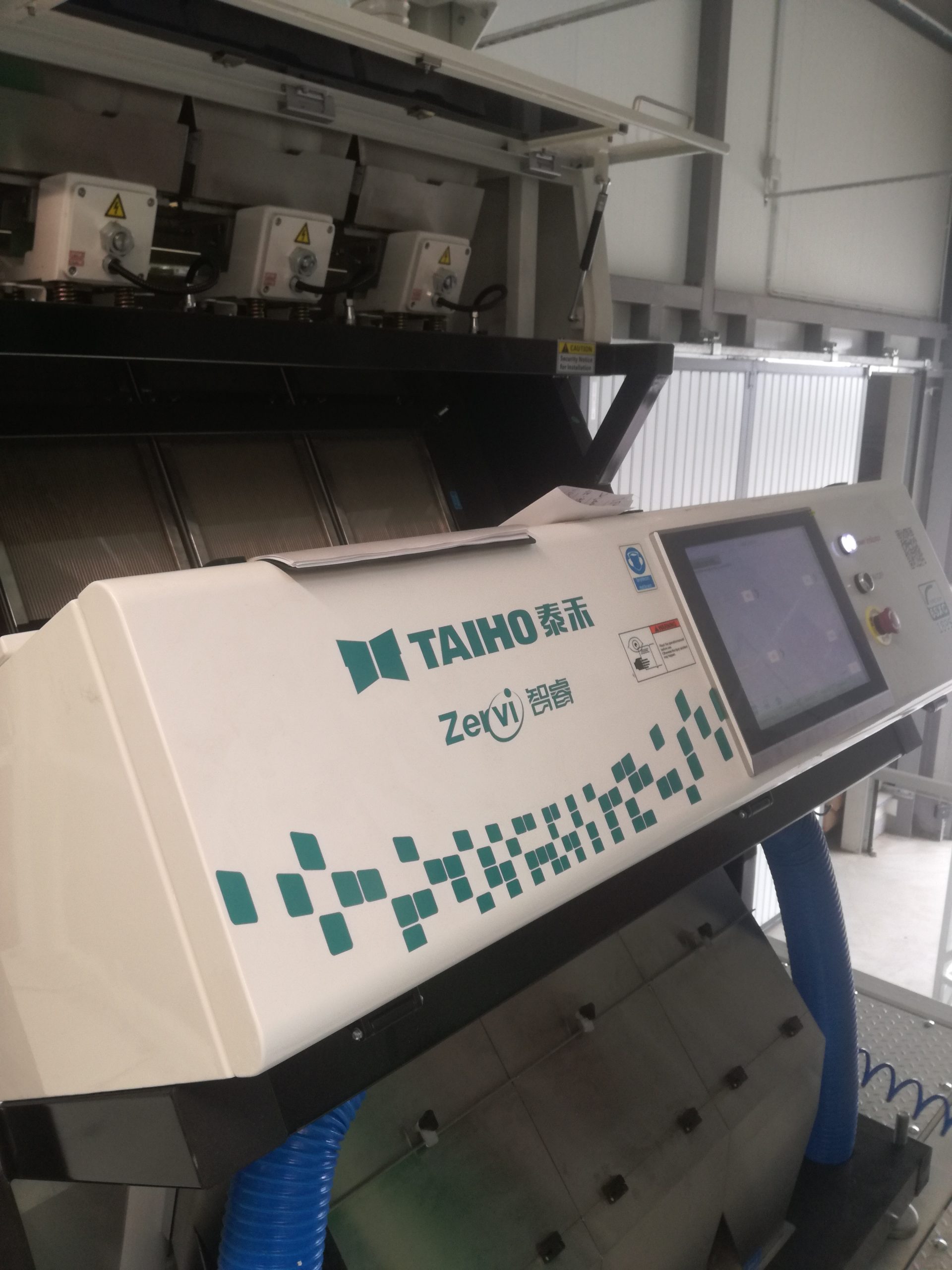

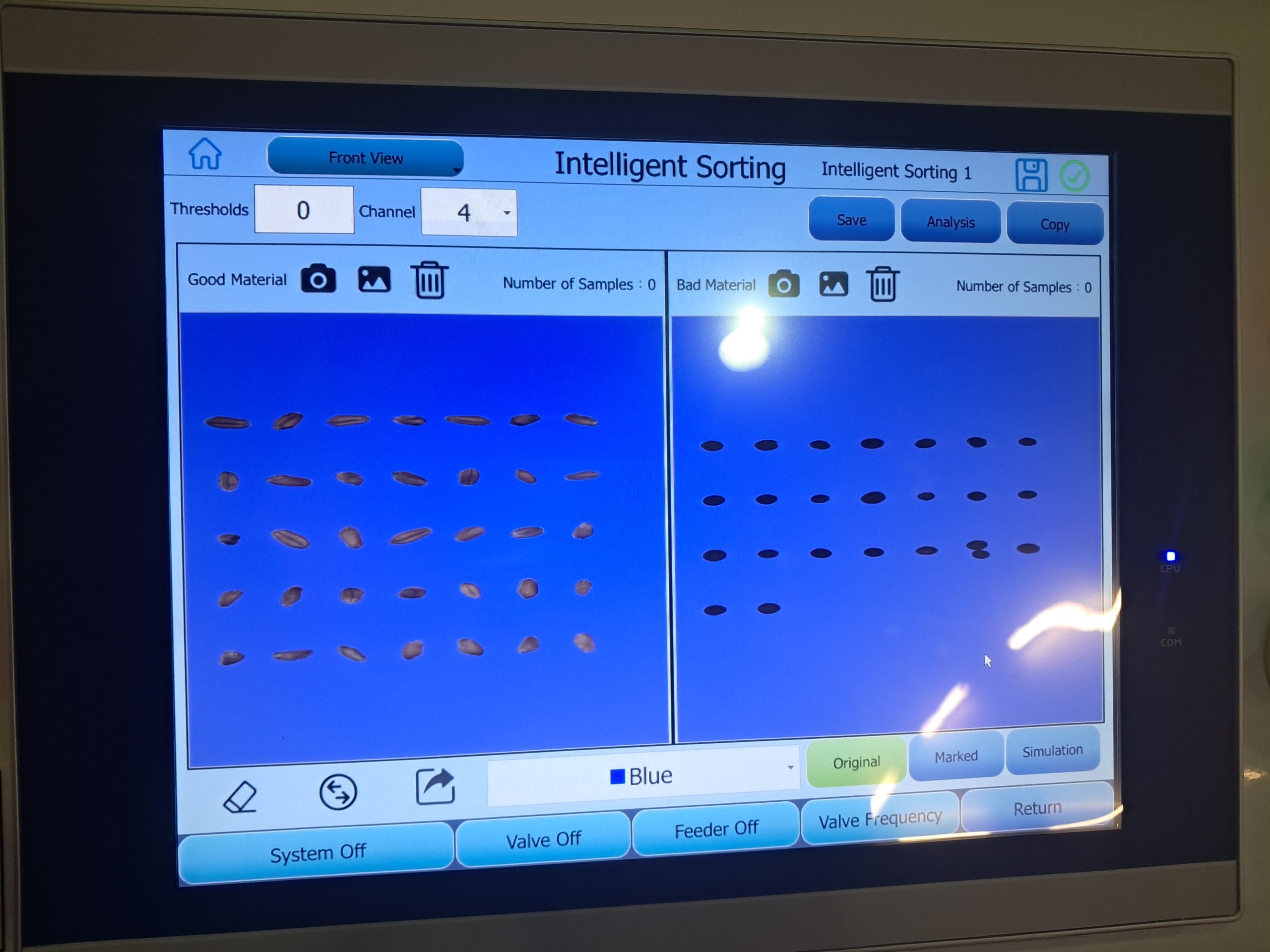

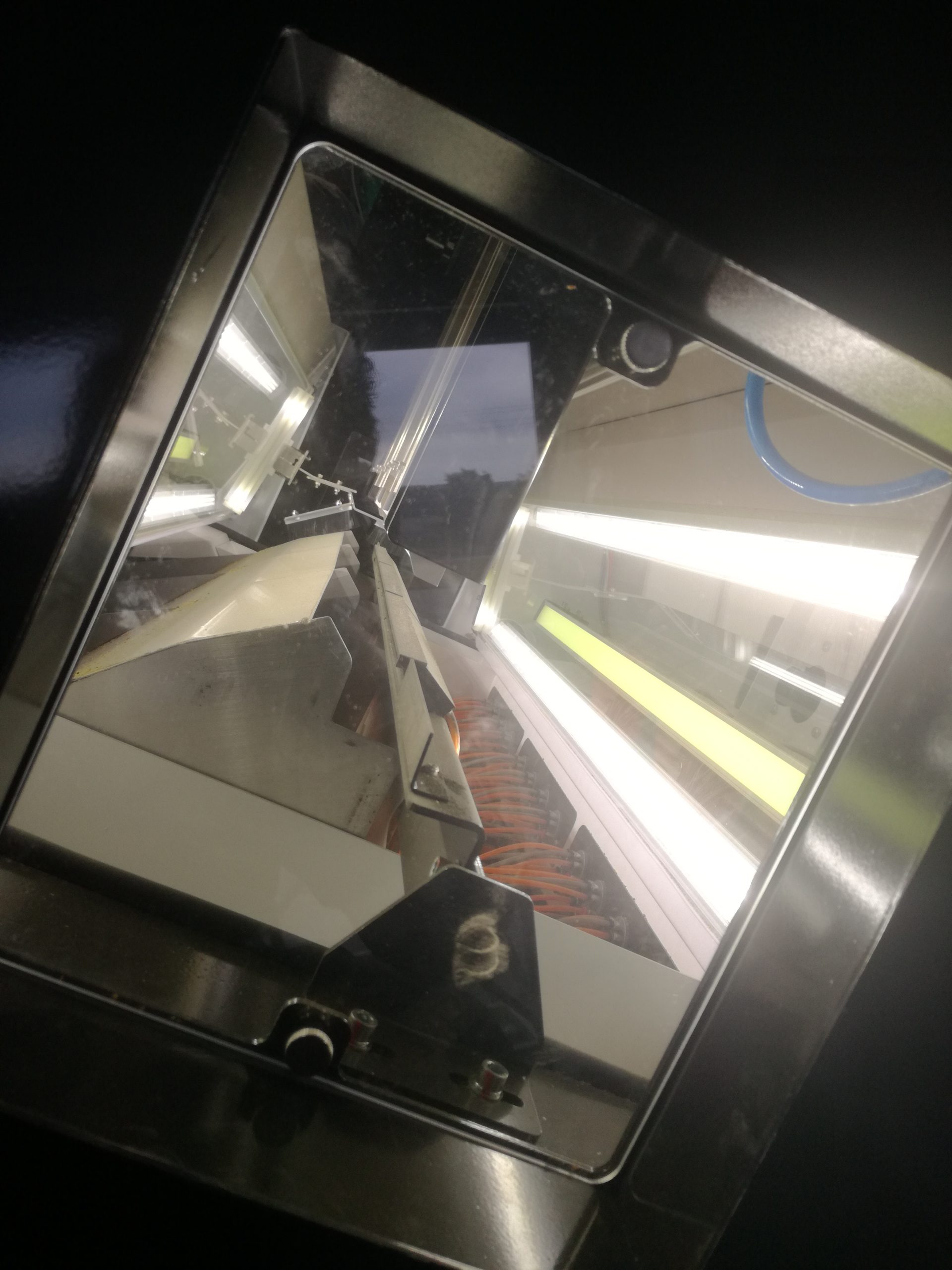

  • kolor-sorter (opcjonalnie)
  • system transportu pionowego na podnośnikach kubełkowych lub podnośnikach typu „Z” (do wyboru)

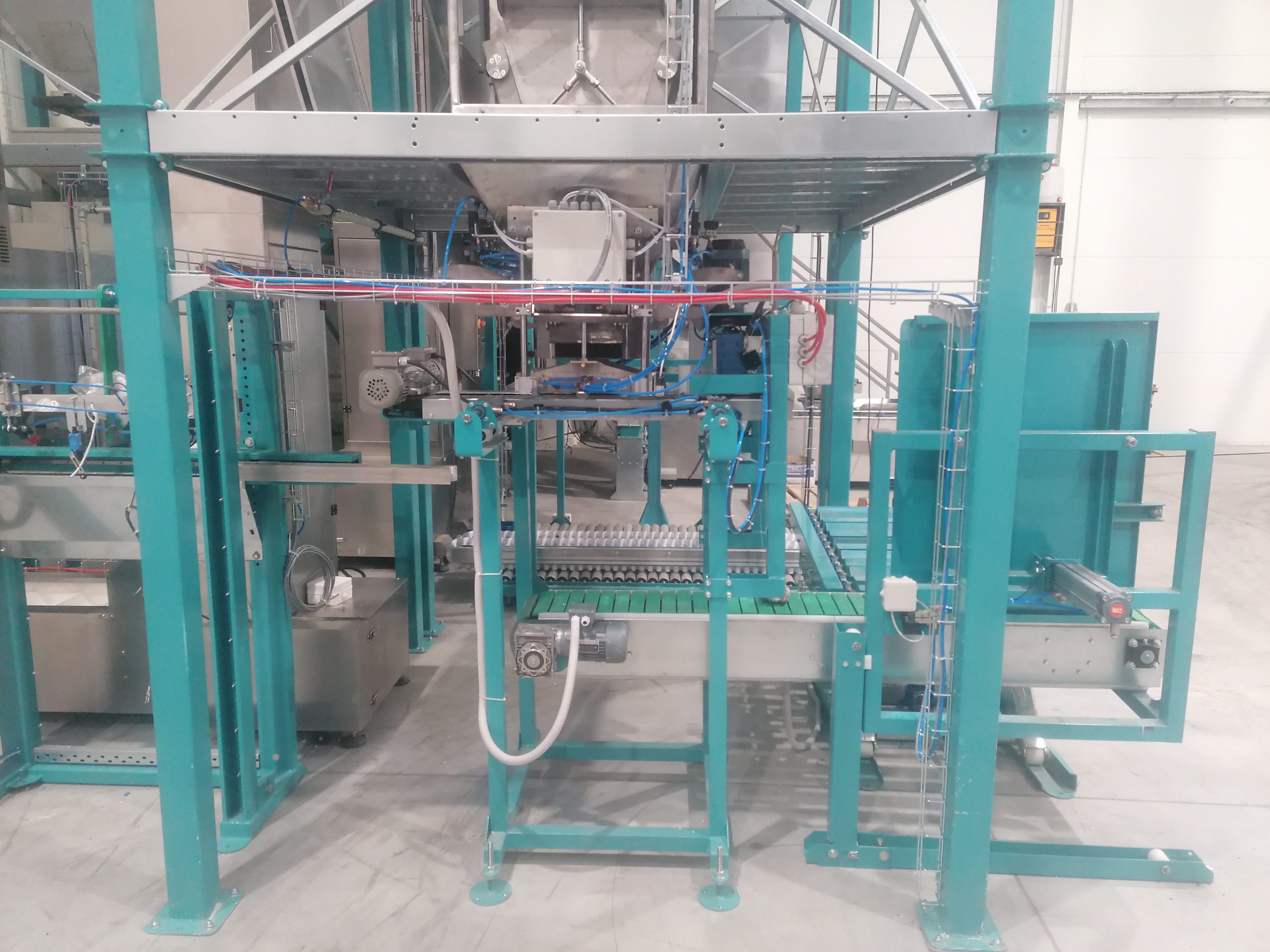

  • zaprawiania i pakowania nasion w worki 15, 25, 50 kg oraz BIG BAG 500, 1000, 1500 kg (opcjonalnie)
  • aspiracji centralnej (standard)
  • automatyki i sterowania opartego na podzespołach SIEMENS (standard)

Instalacje stacjonarne występują w trzech wydajnościach: 3 t/h, 7 t/h, 12 t/h

  • naczepa typu MEGA (standard – dostawa Inwestorska lub opcjonalnie FONTIS)
  • agregat prądotwórczy (opcjonalnie)
  • czyszczalnie dokładnego czyszczenia (standard)
  • tryjer do separacji krótkich nasion / zanieczyszczeń (standard)
  • stół grawitacyjny do sortowania nasion siewnych pod względem ciężaru właściwego (standard)
  • system transportu pionowego na podnośnikach kubełkowych lub podnośnikach typu „Z” (do wyboru)
  • zaprawiania i pakowania nasion w worki BIG BAG 500, 1000, 1500 kg (opcjonalnie)
  • aspiracji centralnej (standard)
  • automatyki i sterowania opartego na podzespołach SIEMENS (standard)

Instalacje mobilne z uwagi na gabaryty urządzeń występują w dwóch wydajnościach: 3 t/h, 7 t/h.

Odkamieniacz suchy

Odkamieniacz suchy

Wydajność

ok. 1000 kg/h drobnych nasion i do 3 t/h pszenicy

Zainstalowana moc elektryczna

0,37 kW + wentylator odciągowy 4 kW

Regulacja pochylenia pokładu

hydrauliczna

Elektryka i automatyka

Elektryka
i automatyka

Budowane przez Grupę FONTIS instalacje i szafy sterujące zawierają najnowsze trendy i rozwiązania energetyczne.

Przy ich budowie wykorzystujemy znane marki i dostawców części jak SIEMENS, EATON, RITTAL, itp.

Przed przystąpieniem do prefabrykacji szafy sterującej każdego obiektu przeprowadzamy rozmowę z przyszłym użytkownikiem aby budowana sterownia spełniała oczekiwania kupującego.

Po instalacji na wybudowanym obiekcie szafa jest podłączana do odbiorników i wykonywany jest rozruch oraz szkolenie.

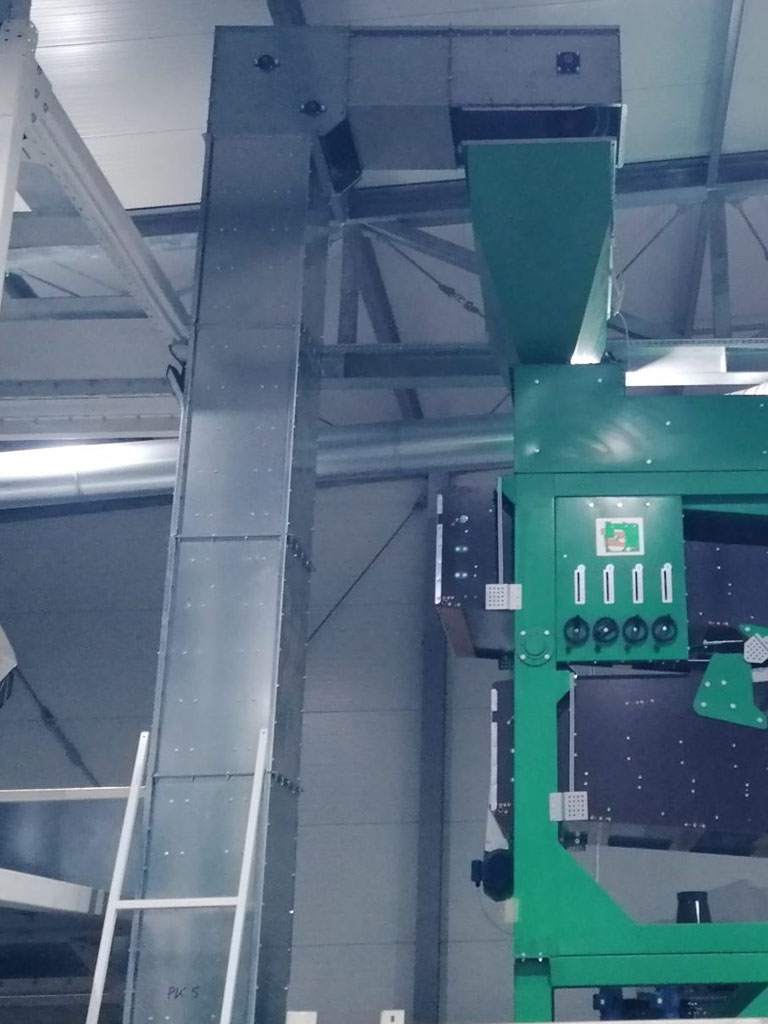

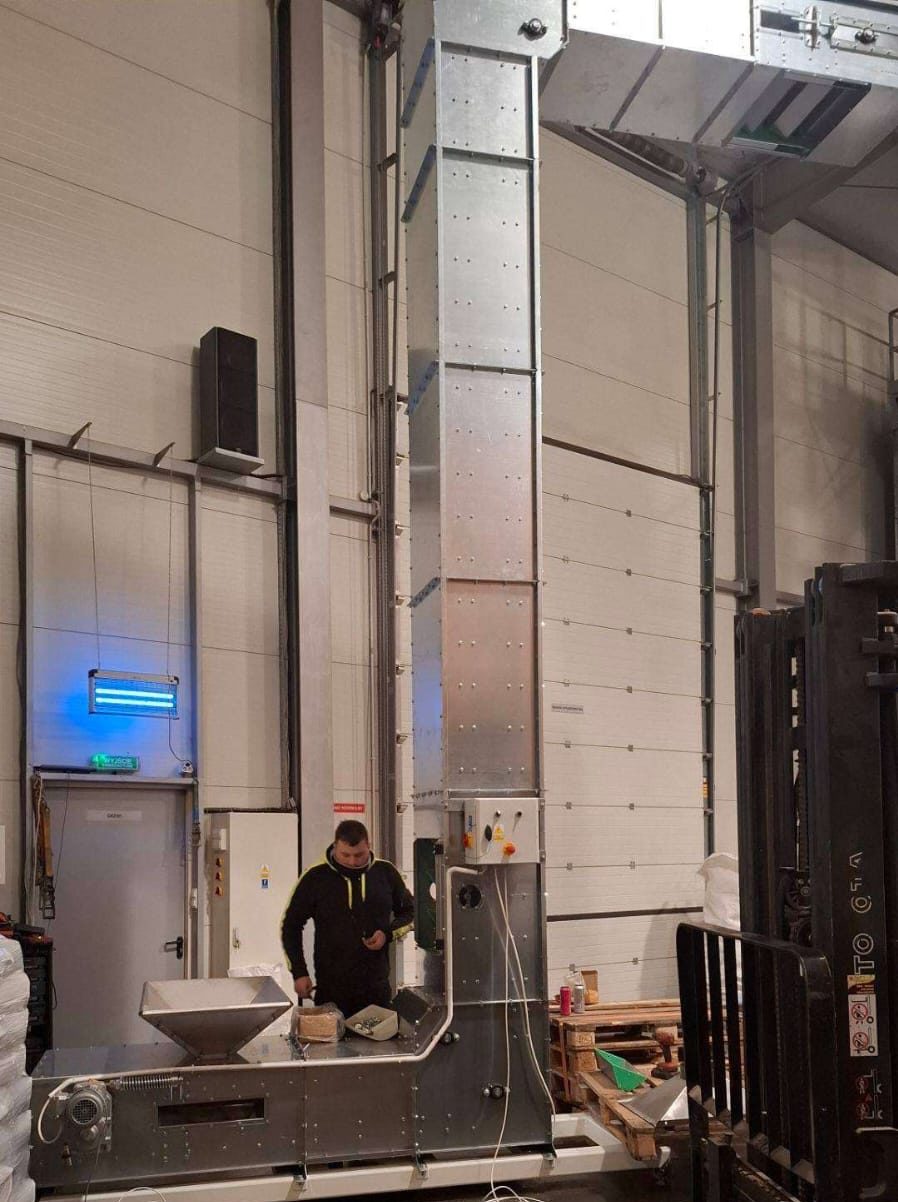

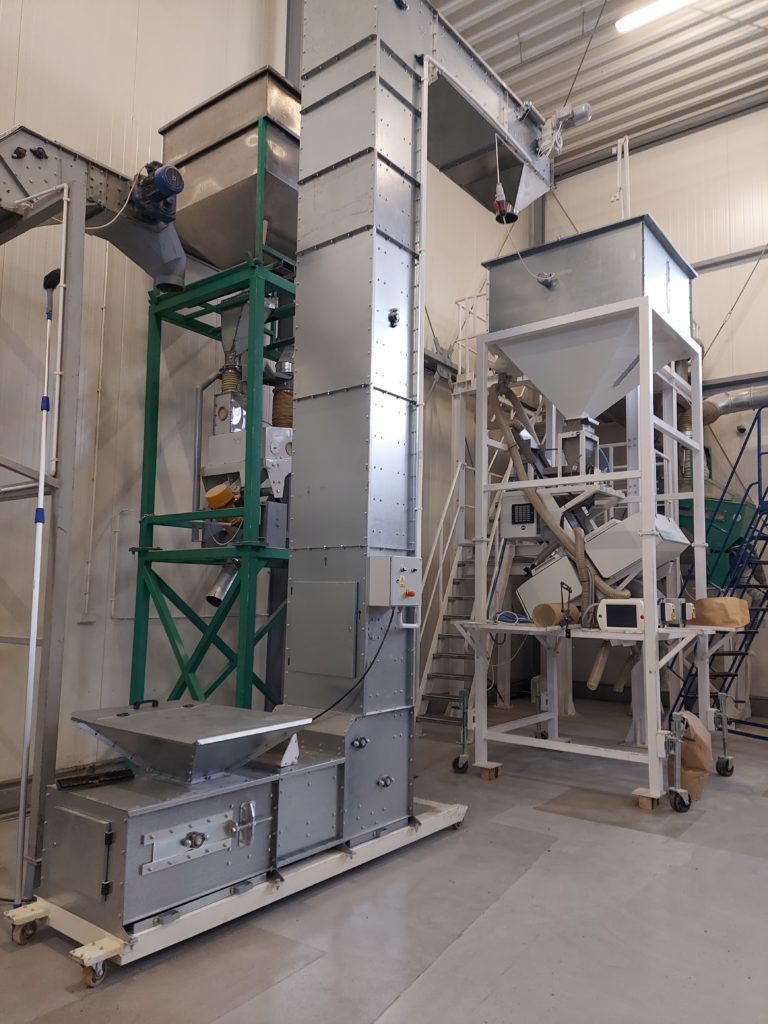

Podnośniki kubełkowe czerpakowe

Podnośniki kubełkowe czerpakowe

Podnośniki kubełkowe FONTIS to trwałe urządzenia i łagodnie traktujące transportowany surowiec.
Nasze urządzenia nadają się do transportu zbóż, rzepaku, kukurydzy, paszy, materiału siewnego oraz innych materiałów sypkich.
Wykonanie podnośników ze stali ocynkowanej i na szczególne potrzeby w wykonaniu kwasoodpornym do dobry wybór.
Na specjalne zamówienie miejsca poddane dużym przepływom surowca zabezpieczamy poliuretanem lub gumą.

Podnośniki kubełkowe czerpakowe serii EL

Oznaczenia i wydajności podnośników kubełkowych FONTIS:
EL15 – 15 m3/h                 szerokość pasa transportowego 140 mm
EL30 – 30 m3/h                 szerokość pasa transportowego 170 mm
EL50 – 50 m3/h                 szerokość pasa transportowego 220 mm
EL70 – 70 m3/h                 szerokość pasa transportowego 220 mm
EL90 – 90 m3/h                 szerokość pasa transportowego 270 mm
EL130 – 130 m3/h            szerokość pasa transportowego 320 mm

Stosowane napędy zabezpieczone są sprzęgłem kłowym, a cofanie się pasa pod pełnym obciążeniem zabezpieczono hamulcem powrotnym.

Produkowane są w następującym zakresie wydajności: 15, 30 t/h, 50, 90 t/h, 100 t/h, 130 t/h.

Ilość otworów montażowych: pozycja nr 1,2 i 3 po 2 szt., a 3 szt. w pozycji nr 5

Średnica otworu montażowego: pozycja nr 1, 2 i 3 otwór fi 8,5 mm, a 11 mm w pozycji nr 4 i 5.

Przenośniki wykonane z blachy ocynkowanej, a elementy głowicy napędowej i stopy podnośnika dodatkowo zabezpieczone są powłoką lakieru proszkowego odpornego na UF.
Naciąg podnośnika wyposażony w sprężyny naciągowe niwelujące ewentualne drgania, lub zmienne obciążenia występujące podczas pracy urządzenia.

Do napędu naszych przenośników stosujemy silniki i napędy NORD.
*Wydajność określono dla 1 m3=0,78 t.

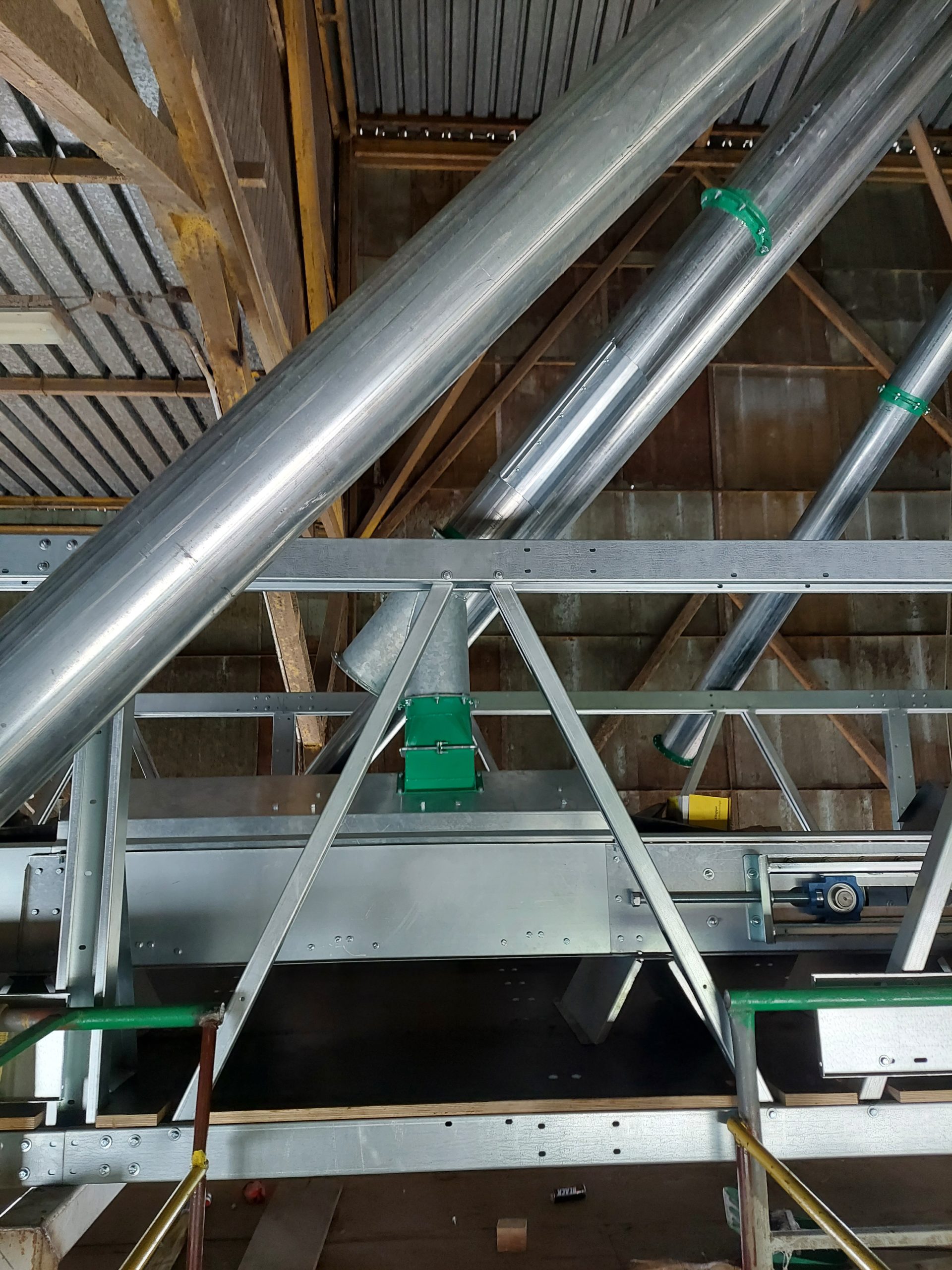

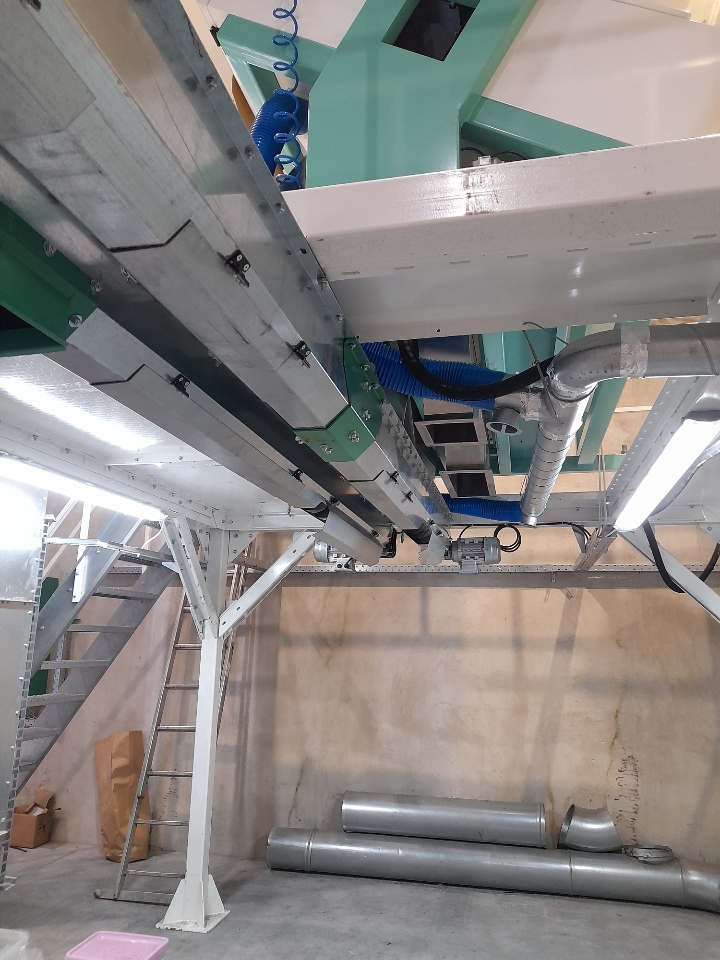

Przenośniki łańcuchowe, taśmowe, ślimakowe

Przenośniki łańcuchowe, taśmowe, ślimakowe

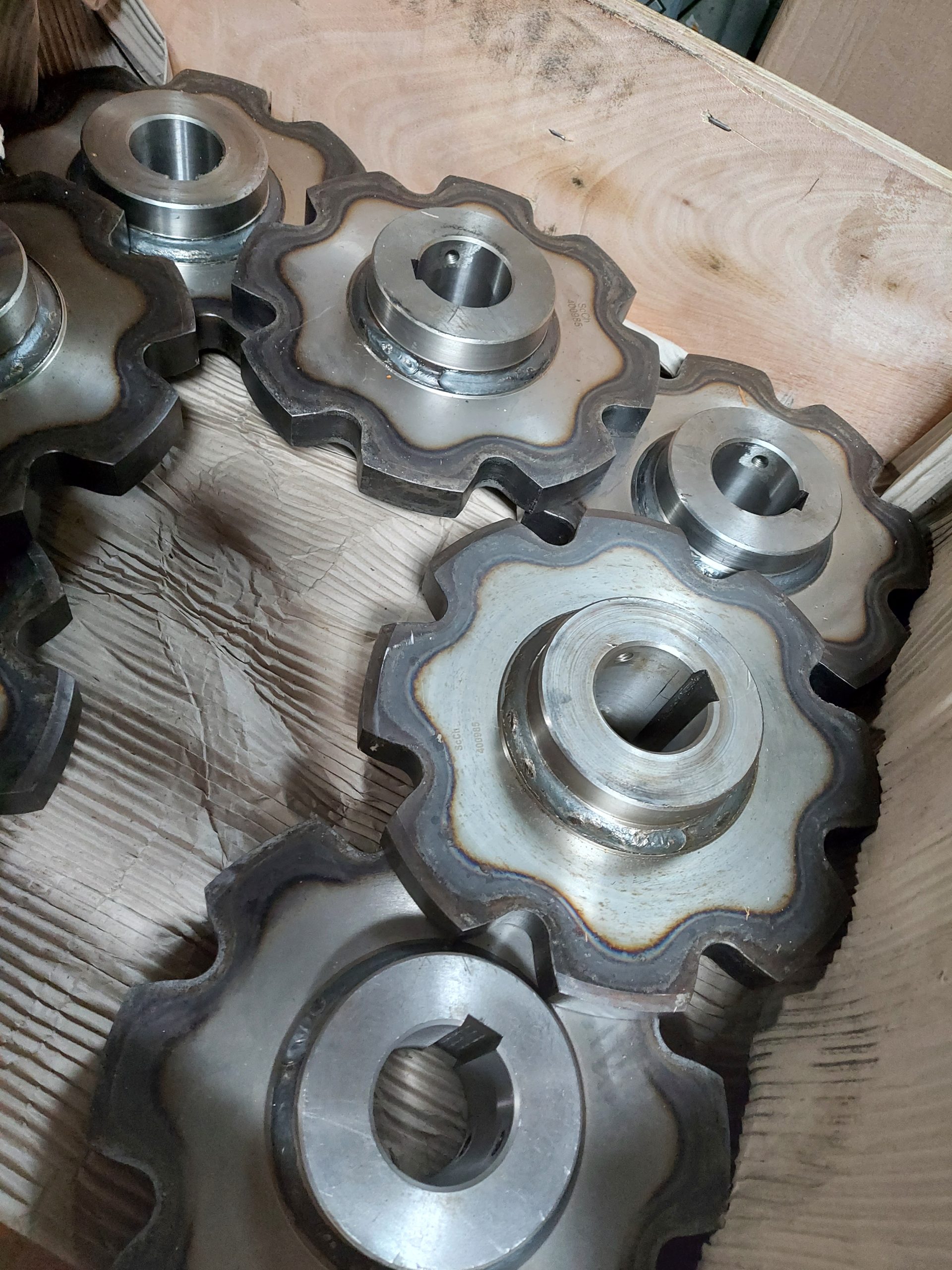

Przenośniki łańcuchowe - Redlery

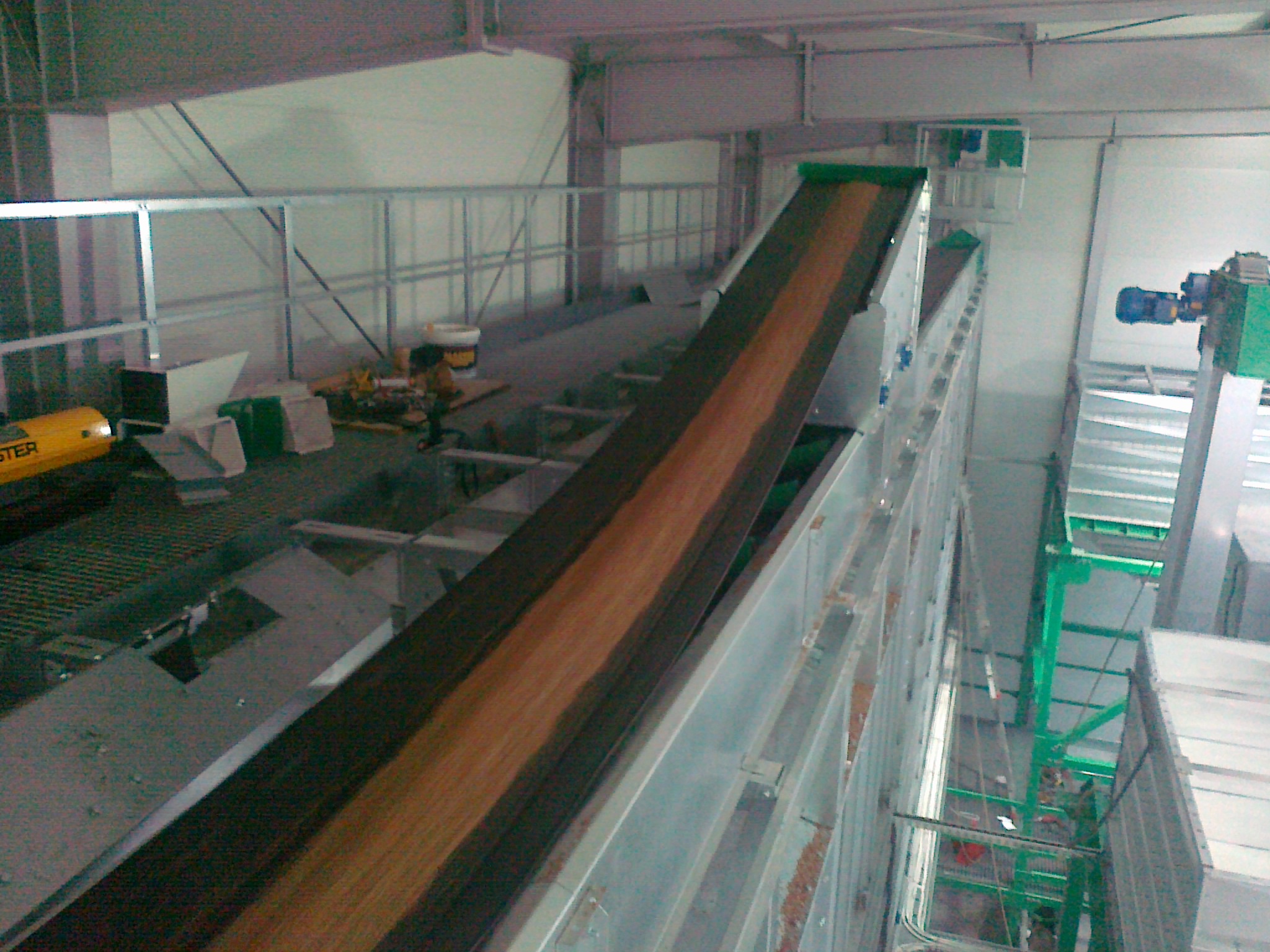

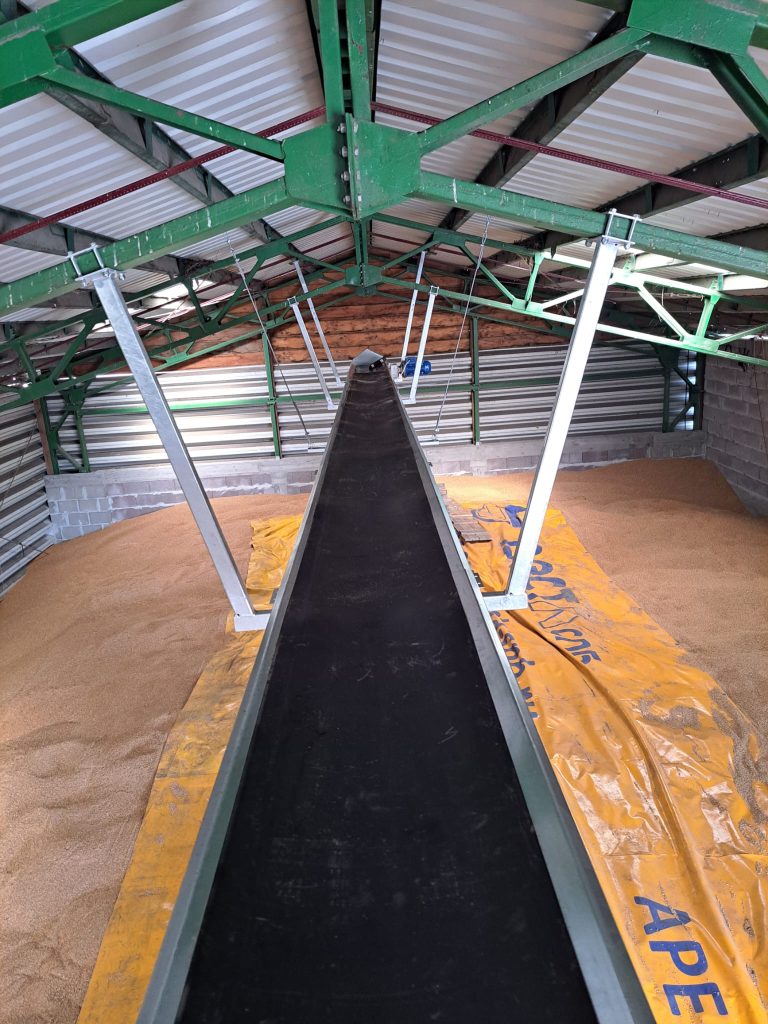

Przenośniki taśmowe

Przenośniki ślimakowe

Suszarnie

Suszarnie

Suszarnia do zbożowa produkcji FONTIS pracuje na podciśnieniu w ruchu ciągłym lub porcjowym.
Maszyna zbudowana jest z blachy ocynkowanej i kwasoodpornej. Jest konstrukcją daszkową, przepływową, z wysypem kolebkowym sterowanym pneumatycznie przez siłowniki.

Suszarnie wyposażone są w wentylatory osiowe oraz palnik gazowy LPG lub Gaz Ziemny opcjonalnie olejem opałowym poprzez wymiennik ciepła.
Do alternatywnych źródeł grzewczych należy piec wymiennikowy i palniki na pelet drzewny.
Suszarnia posiada na wyposażeniu czujniki pomiaru temperatury ziarna w suszarni z podziałem na sekcje grzejące i chłodzące.
W górnej części znajdują się czujniki poziomu MAX. i MIN. Całość nadzorowana i sterowana jest przez sterowniki i panel operatorski SIEMENS.
Większe maszyny mogą zostać wyposażone w odzysk ciepła z dolnych sekcji, gdzie ziarno jest suche ale gorące.
Pojemności zasypowe suszarni zaczynają się od 6 ton i kończą na ok. 100 tonach.
Wydajności przy suszeniu kukurydzy uzależnione są od produktu i temperatur pracy.
Kalkulacje wydajności godzinowej / dobowej dla rzepaku, zboża, kukurydzy przedstawiane są na indywidualne zapytania.

Suszarnia do zboża produkcji FONTIS

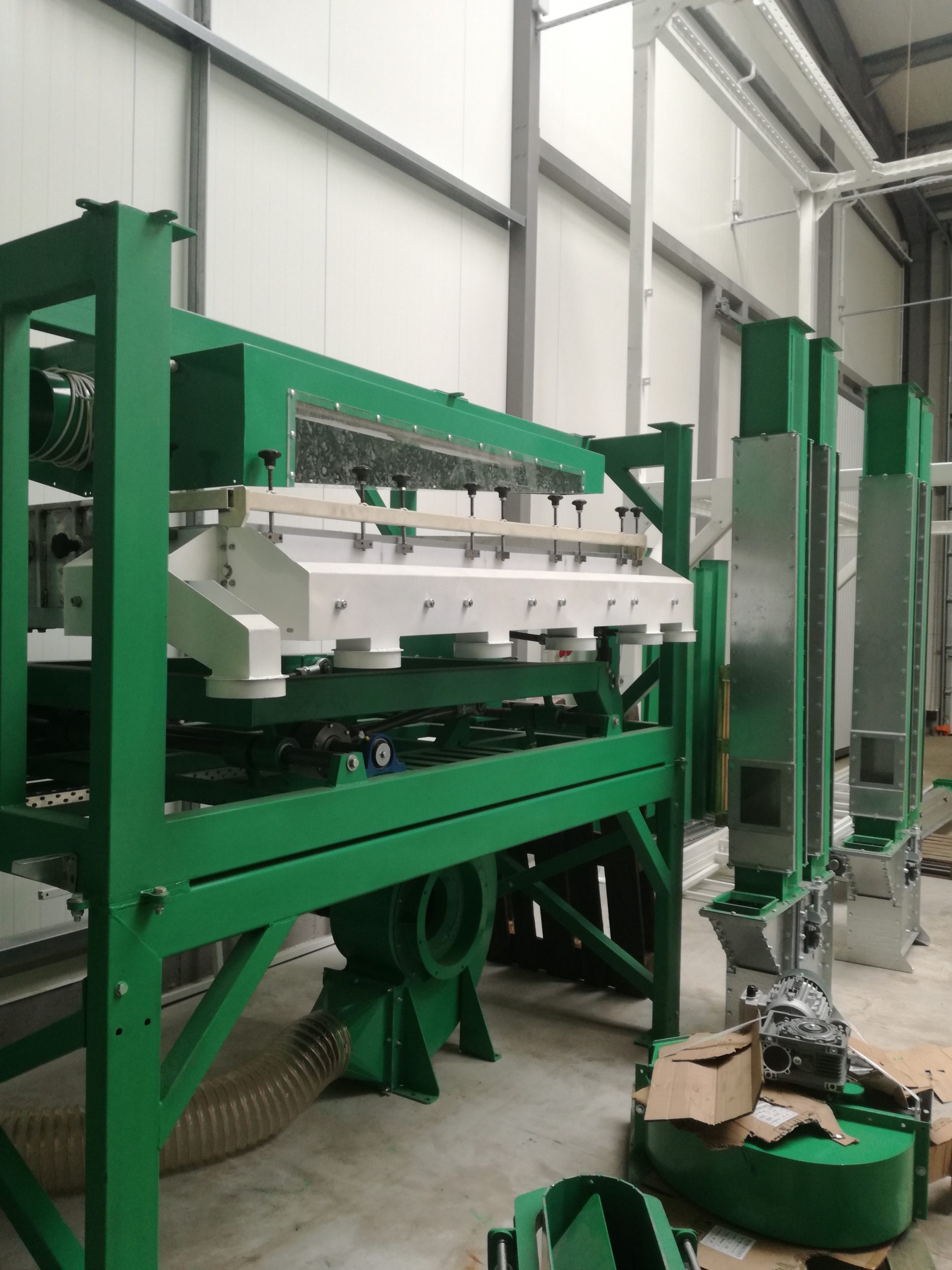

Czyszczalnie

Czyszczalnie

Czyszczalnia wstępnego czyszczenia FONTIS TAJFUN 50

Wydajność czyszczalni przy czyszczeniu wstępnym:
50 t/h – pszenica, jęczmień
30 t/h – rzepak
15 t/h – kukurydza mokra do 40%
Podstawowe parametry czyszczalni:
Całkowita powierzchnia czyszcząca – 8 m2
Rotor obrotowy fi 500 – 1 szt.
Wielkość ekranów czyszczących 998×1000 (mm)
System dozowania nasion „Rolka dozująca” – 1 szt.
Ilość sit w maszynie – 8 szt.
Wentylator aspiracji 6 kW/2900 obr/min
System czyszczenia sit – piłeczki kauczukowe fi 32
Zainstalowana moc elektryczna – 1,5 kW (bez wentylatora aspiracji)
Przykładowy dobór sit dla zbóż przy czyszczeniu wstępnym:
Sito skalpujące górne fi 8,0-8,5 – 4 szt.
Sito dolne piaskowe 1,5×20 – 1,8 x20 = 4 szt.
Przykładowy dobór sit dla zbóż przy czyszczeniu dokładnym:
Sito górne fi 5,0-5,2 – 4 szt.
Sito dolne piaskowe 2,3×20 – 2,4 x20 = 4 szt.

FONTIS produkuje czyszczalnie
wstępnego czyszczenia w
następujących wydajnościach i
zapotrzebowaniem na energię
elektryczną:

  • 30 t/h —1,5 kW
  • 50 t/h —1 ,5 kW
  • 90 t/h —2,2 kW

Są to maszyny wyposażone w
sita oczyszczane kauczukowymi
piłeczkami.
Każda maszyna posiada aspirację
wstępną i końcową.
Maszyny te są dwukoszowe co
zapewnia bardzo małe drgania
dynamiczne.

Czyszczalnie TAJFUN 30, 50, 90 posiadają obrotowy rotor separacji
wstępnej oddzielający grube zanieczyszczenia od ziarna.

Powierzchnia czyszcząca:

  • 30 t/h — 4,0 m2
  • 50 t/h — 8,0 m2
  • 90 t/h — 12,0 m2

Do każdej czyszczalni
należy podłączyć
wentylator odciągowy z
cyklonem.
Moc silnika wentylatora:

  • 30 t/h — 4,0 m2
  • 50 t/h — 6,0 m2
  • 90 t/h — 11,0 m2

Średnica rotora separacji
wstępnej:
Rotor obrotowy fi550

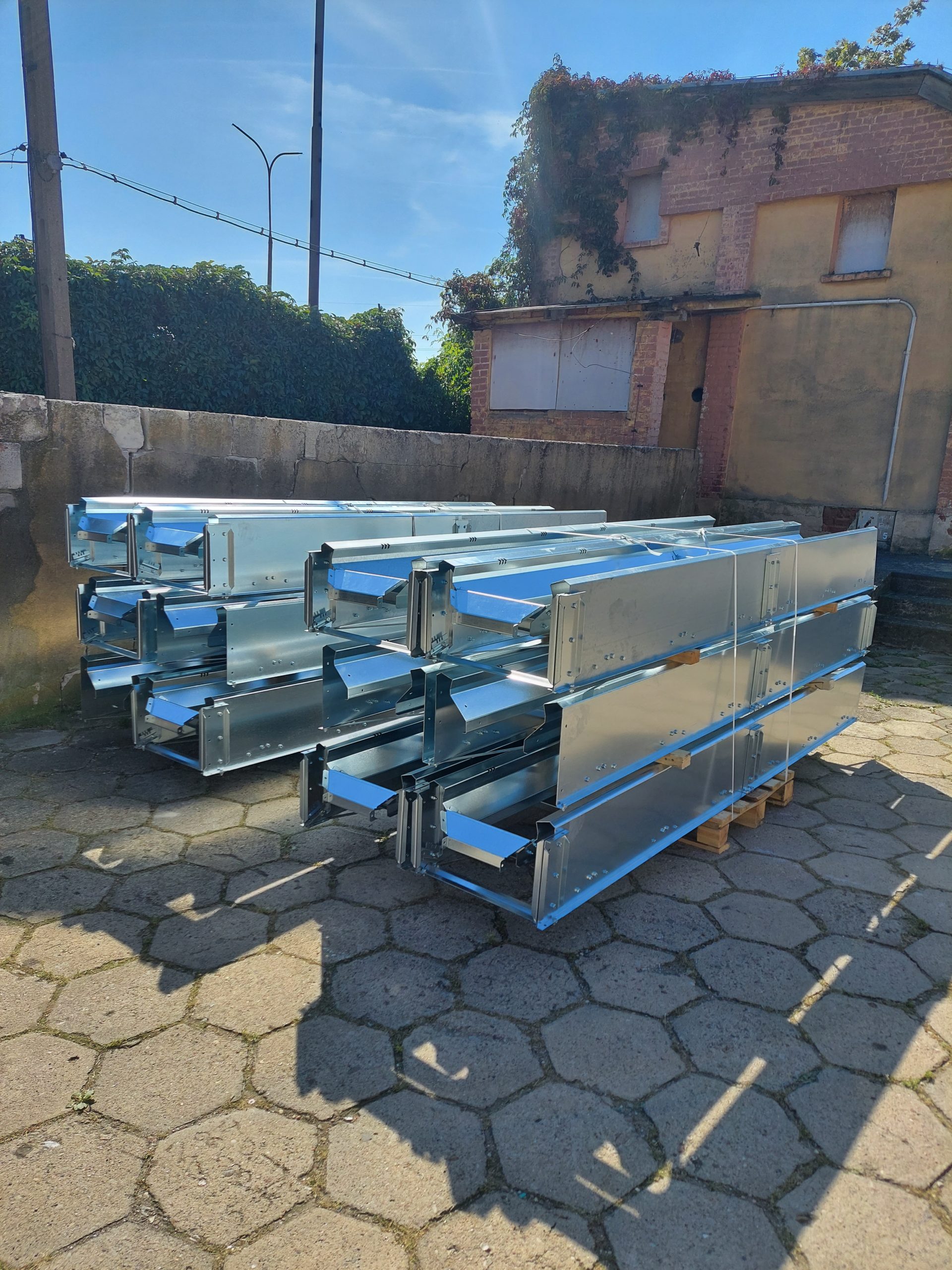

Nasze wysyłki

Czyszczalnia dokładnego czyszczenia FONTIS WP 1250

Wydajność czyszczalni przy czyszczeniu dokładnym:
10 t/h – pszenica
3 t/h – gorczyca
1,2 t/h – trawa
Podstawowe parametry czyszczalni:
Całkowita powierzchnia czyszcząca – 12 m2
System dozowania nasion do wyboru „Rolka dozująca” lub „Rynna wibracyjna” – 1 szt.
Wielkość ekranów czyszczących 1250×800 (mm)
Ilość sit w maszynie – 12 szt.
Wentylator aspiracji 6 kW/2900 obr/min
System czyszczenia sit – piłeczki kauczukowe fi 32
Zainstalowana moc elektryczna – 3 kW (bez wentylatora aspiracji)
Przykładowy dobór sit dla zbóż przy czyszczeniu dokładnym pszenicy:
Sito skalpujące górne fi 8,0 – 3 szt.
Sito główne fi 5,0 – 3 szt.
Sito dolne piaskowe 2,4 x20 = 6 szt.

Czyszczalnia dokładnego czyszczenia FONTIS TAJFUN 1000

Wydajność czyszczalni przy czyszczeniu dokładnym:
8 t/h – pszenica
2 t/h – kolendra
1 t/h – kminek
Podstawowe parametry czyszczalni:
Całkowita powierzchnia czyszcząca – 8,8 m2
System dozowania nasion „Rynna wibracyjna” – 1 szt.
Wielkość ekranów czyszczących 1000×800 (mm)
Ilość sit w maszynie – 11 szt.
Wentylator aspiracji 6 kW/2900 obr/min
System czyszczenia sit – piłeczki kauczukowe fi 32
Zainstalowana moc elektryczna – 2,7 kW (bez wentylatora aspiracji)
Przykładowy dobór sit dla zbóż przy czyszczeniu dokładnym pszenicy:
Sito skalpujące I górne fi 9,0 – 1 szt.
Sito skalpujące I górne fi 8,0 – 1 szt.
Sito główne fi 5,0 – 3 szt.
Sito dolne piaskowe 2,4 x20 = 6 szt.

Czyszczalnia dokładnego czyszczenia FONTIS TAJFUN 2400

Wydajność czyszczalni przy czyszczeniu dokładnym:
3 t/h – pszenica, jęczmień
1 t/h – rzepak
Podstawowe parametry czyszczalni:
Całkowita powierzchnia czyszcząca – 2,4 m2
Wielkość ekranów czyszczących 1250×750 (mm)
System dozowania nasion „Taśma dozująca” – 1 szt.
Ilość sit w maszynie – 3 szt.
Wentylator aspiracji 1,5 kW/2900 obr/min
System czyszczenia sit – piłeczki kauczukowe fi 32
Zainstalowana moc elektryczna – 2,5 kW (bez wentylatora aspiracji)
Przykładowy dobór sit dla zbóż przy czyszczeniu wstępnym:
Sito górne fi 10,0 – 1 szt.
Sito właściwe fi 8,0 – 1 szt.
Sito dolne piaskowe 1,5 x20 = 1 szt.
Przykładowy dobór sit dla zbóż przy czyszczeniu dokładnym:
Sito górne fi 8,0 – 1 szt.
Sito właściwe fi 5,0 – 1 szt.
Sito dolne piaskowe 2,4 x20 = 1 szt.

Tryjery

Tryjery

Tryjery to urządzenia służące do oddzielania zanieczyszczeń małych lub długich.

Tryjery mogą pracować w bateriach jeden na drugim co znacząco poprawia jakość czyszczonych nasion.

Z łatwością oddziela kształty okrągłe od podłużnych.

Tryjer FONTIS ROTO 7/3000

Podstawowe parametry tryjera:
Wydajność dla pszenicy 8 t/h
Długość rotora – 3000 mm
Średnica 700 mm
Ilość płaszczy składających się na 1 kpl. – 3 szt.
Zainstalowana moc elektryczna 1,5 kW
Opcja:
Regulacja kąta pracy rotora – hydrauliczna
Wymienne płaszcze tryjera (rozmiary miseczek do ustalenia)
Podstawowe wielkości miseczek do czyszczenia nasion pszenicy w zestawie baterii tryjerów jeden na drugim:
Tryjer górny oddzielający połówki – 5 mm
Tryjer dolny oddzielający zanieczyszczenia długie – 11 mm

Tryjer FONTIS ROTO 7/1500

Podstawowe parametry tryjera:
Wydajność dla pszenicy 4 t/h
Długość rotora – 1500 mm
Średnica 700 mm
Ilość płaszczy składających się na 1 kpl. – 3 szt.
Zainstalowana moc elektryczna 1,5 kW
Regulacja kąta pracy rotora – śruba regulująca
Opcja:
Wymienne płaszcze tryjera (rozmiary miseczek do ustalenia)
Podstawowe wielkości miseczek do czyszczenia nasion pszenicy w zestawie baterii tryjerów jeden na drugim:
Tryjer górny oddzielający połówki – 5 mm
Tryjer dolny oddzielający zanieczyszczenia długie – 11 mm

Stoły grawitacyjne

Stoły grawitacyjne

Stół grawitacyjny to urządzenie służące do sortowania nasion pod względem ciężaru właściwego.
Nasiona podane na pokład stołu grawitacyjnego powinien zostać dokładnie wyczyszczony na czyszczalni dokładnego czyszczenia.
Nasiona lekkie będą spychane siłą wiatru w dół pokładu, a ciężkie wybijane do góry.
Tym samym nastąpi ich oddzielenie.
Szczególnie polecane przy nasionach siewnych, gdzie walczymy o wysoką masę nasion przeznaczonych do reprodukcji oraz do młyna duża zawartość glutenu.
Stół grawitacyjny jest wstanie oddzielić nasiona porośnięte.

Stół grawitacyjny PNEUMA 1400

Podstawowe parametry maszyny:

Wydajność dla pszenicy 3 t/h
Wydajność dla gorczycy 800 kg/h
Powierzchnia czyszcząca 1,4 m2
Zainstalowana moc elektryczna 8,5
Regulacja położenia pokładu – dwa kierunki hydraulicznie (pompa ręczna)
Regulacja prędkości wibracji pokładu – falownik
Szafa sterownicza z przełącznikami i potencjometrem – 1 szt.

Stół grawitacyjny PNEUMA 3300

Podstawowe parametry maszyny:

Wydajność dla pszenicy 6 t/h
Wydajność dla gorczycy 800 kg/h
Powierzchnia czyszcząca 2,4 m2
Zainstalowana moc elektryczna 18,5
Regulacja położenia pokładu – dwa kierunki hydraulicznie (panel operatorski SIEMENS)
Regulacja prędkości wibracji pokładu – falownik
Szafa sterownicza ze sterownikiem i panelem dotykowym 4”

Stół grawitacyjny PNEUMA 4400

Podstawowe parametry maszyny:

Wydajność dla pszenicy 10 t/h
Wydajność dla gorczycy 800 kg/h
Powierzchnia czyszcząca 3,4 m2
Zainstalowana moc elektryczna 22,5
Regulacja położenia pokładu – dwa kierunki hydraulicznie (panel operatorski SIEMENS)
Regulacja prędkości wibracji pokładu – falownik
Szafa sterownicza ze sterownikiem i panelem dotykowym 4”

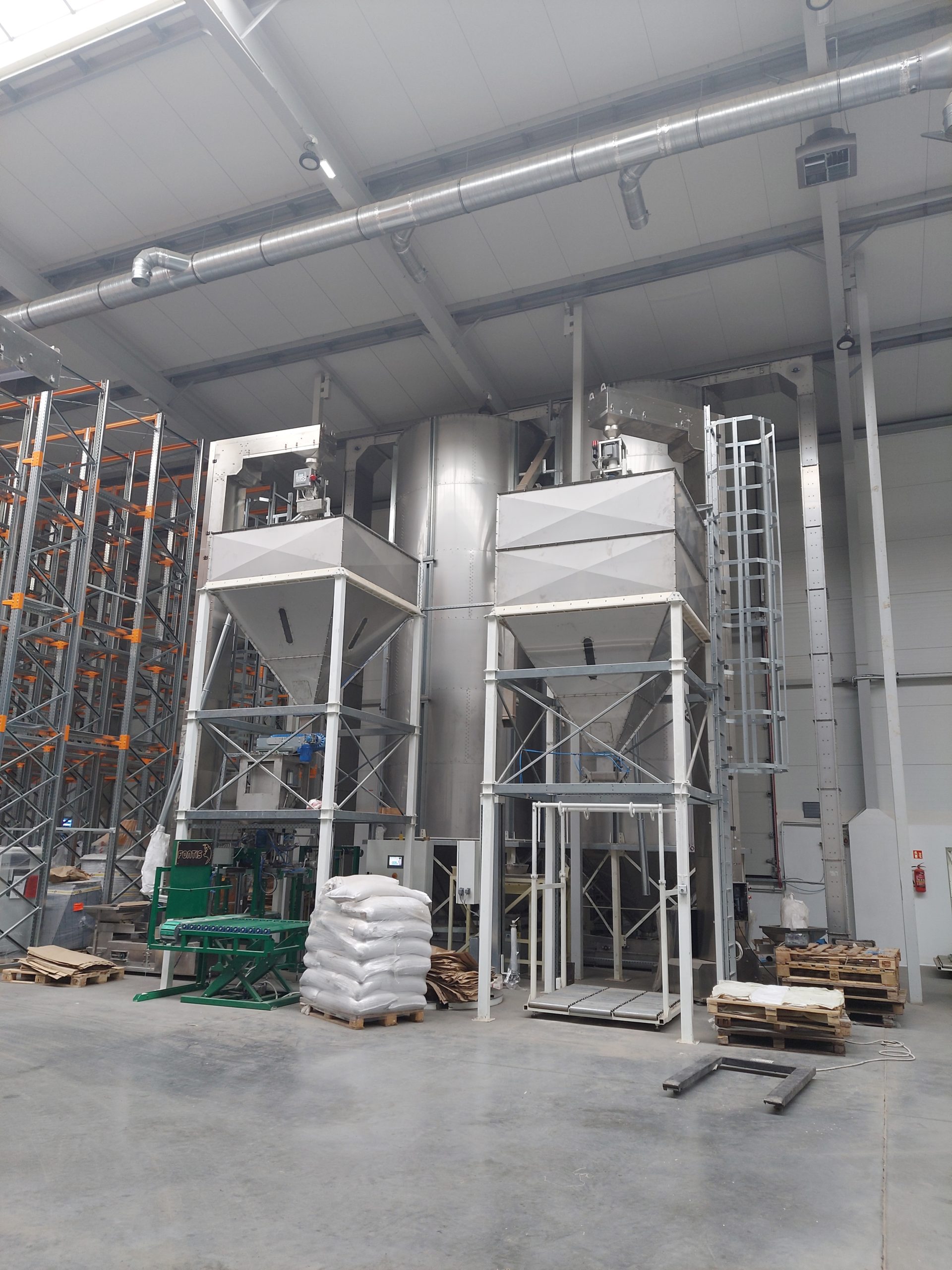

Sortowanie soczewicy i stół grawitacyjny czyszczalni
